一、概述：

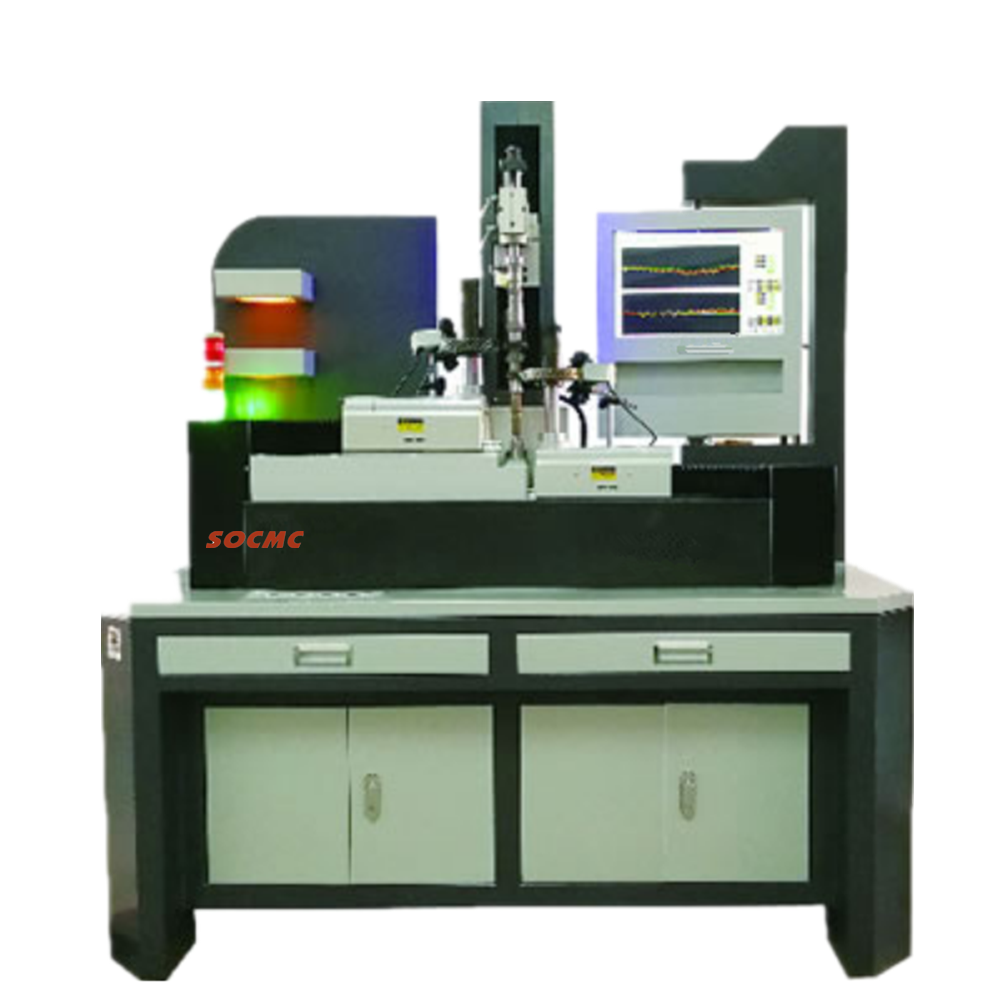

該產品采用高精度運動控制及誤差數據采集系統，一次裝夾同時自動完成聯軸齒輪上的兩個齒輪的徑向綜合總偏差Fi"，一齒徑向偏差fi"和徑向跳動Fr"的測量；在中心距測量模式下同時檢測出齒輪組上兩個齒輪側隙的中心距上偏差、下偏差（Eas、 Eai）,跨棒距（M）、公法線（Wk）；快速確認齒輪最大毛刺點和磕碰傷的位置，進行在線檢修，可以滿足并且繼續開發用戶提出測量要求。
三、測量項目及參數
1、徑向綜合偏差：（Fi〞）；
2、一齒徑向偏差：（fi″）；
3、徑向跳動：（Fr〞）；
4、跨棒距：（M）；
5、公法線長度：（W）；
6、中心距變動上、下偏差：（Eas、Eai）；
四、主要技術參數
1、被測齒輪模數--------------------------------------------------------------0.5~8 mm
2、被測齒輪外徑----------------------------------------------------------240 mm
3、雙嚙中心距-----------------------------------------------------------------65~180 mm
4、頂尖距-------------------------------------------------------------------------20~450mm
5、微動測量滑架移動量------------------------------------------------------------30 mm
