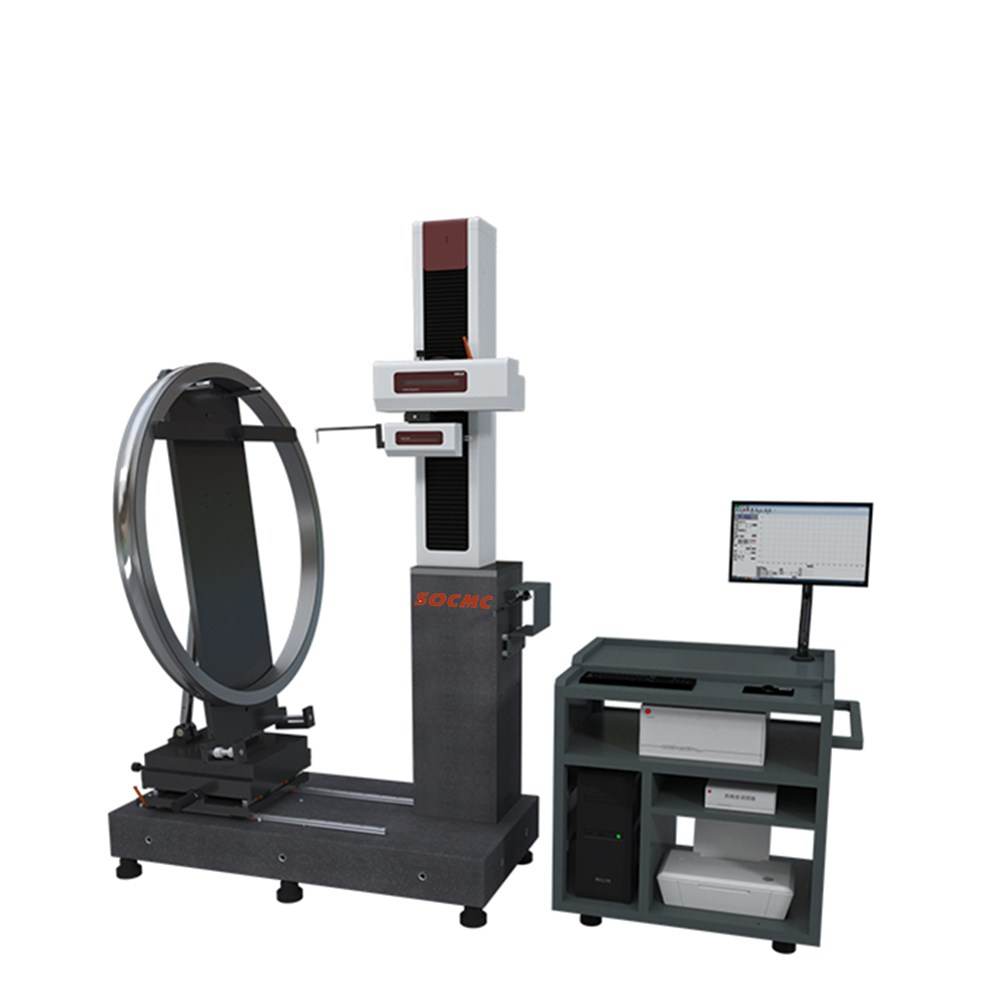

一、特點
1、最大測量直徑可達1200mm
2、落地式結構，最大程度保障操作人員和設備的安全。
3、通過改變傳感器的測量方向，實現內、外滾道的測量。
4、夾具支撐點最大程度靠近測量點，減少薄壁零件變形引起的測量誤差。
5、自定心夾具設計，零件無需調整即可實現測量。

二、測量原理

本儀器測量原理為直角坐標測量法，即通過X軸、Z1軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

三、測量功能

1、輪廓測量功能：

（1）尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

（2）夾角：包含水平角、垂直角、夾角

（3）位置公差：包含平行度、垂直度

（4）形狀公差：包含直線度、凸度、圓弧

（5）輪廓度輔助生成：包含輔助點、輔助線、輔助圓

2、糙度測量功能：

（1）粗糙度功能：Ra、Rp、Rv、Rz、Rz（jis）、R3z、RzDIN、Rzj、Rmax、Rc、Rt、Rq、Rsk、Rku、Rsm、Rs、R△q、Rk、Rpk、Rvk、Mr1、Mr2、Rmr

（2）波紋度參數：Wa、Wt、Wp、Wv、Wz、Wq、Wsm、Wsk、Wku、Wmr

（3）原始輪廓參數：Pa、Pt、Pp、Pv、Pz、Pq、Psm、Psk、Pku、Pmr

四、技術參數

五、環境要求

1、室內周圍應無影響測量的灰塵、振動、噪音、氣流、腐蝕性氣體和較強磁場

2、地面震動最大RMS： ＜50HZ  2.5μm/s  /  ＞50HZ  5.0μm/s

3、電源：AC 220V±5%  50Hz   單獨地線

4、功率需求：500W

5、溫度：現場溫度：12～26℃

6、理想溫度：20±2℃  階梯溫度不超過1℃/h

7、相對濕度：＜85%（無凝露）
